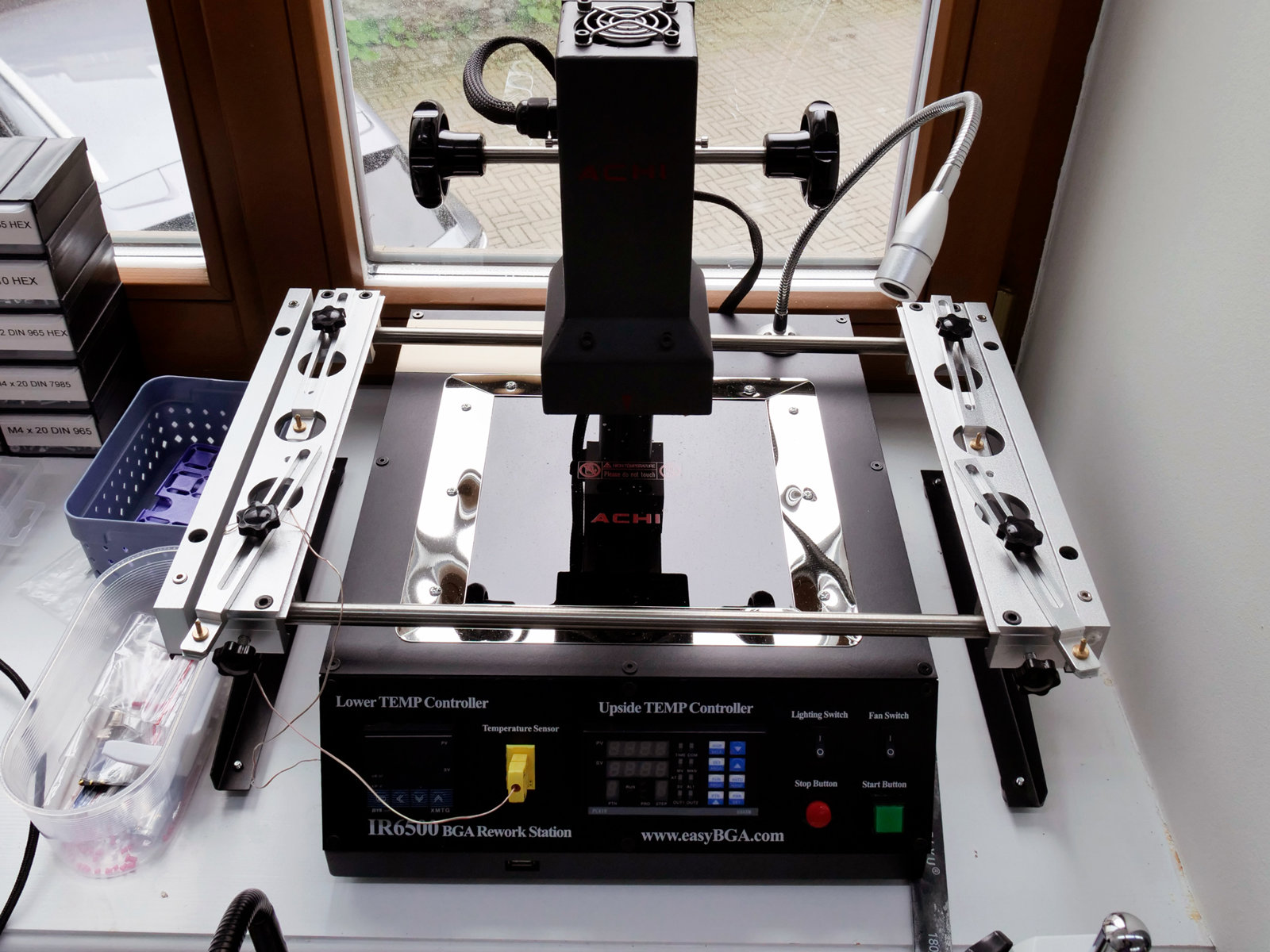

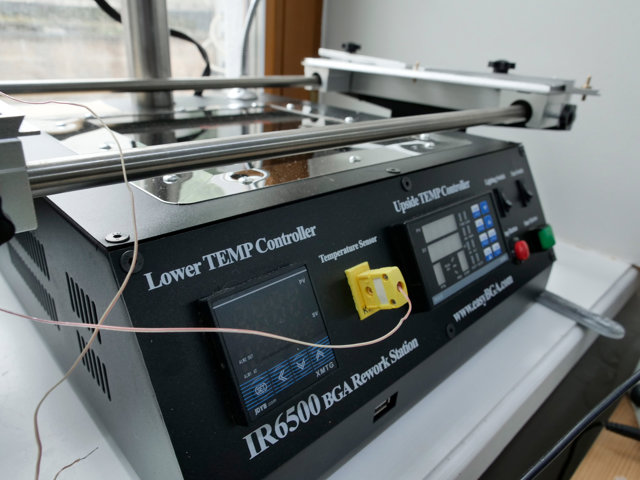

Infrapuna BGA-remondijaam IR6500

Jaam jalgadeta kiipide jaoks. BGA-korpused, st GPU-d, kiibistikud, mälu, telefonide protsessorid, on joodetud sadade kuulikestega korpuse alla ning kolvi ega kuumaõhuga neile ligi ei saa. IR6500 soojendab kogu plaati alt infrapunakiirgajaga ja üht kiipi ülalt temperatuuriprofiili järgi, kuni kuulid sulavad: siis saab kiibi maha võtta, uue peale panna või lihtsalt uuesti läbi joota selle, mille liited on pragunenud.

Jaam seisab igaks juhuks, hackspace'is pole seda veel keegi kasutanud ja konkreetse tina jaoks seadistatud profiili ei ole. Seetõttu pole ka instruktaaži. Kui tead, mis see on, ja oskad seda kasutada, kasuta omal vastutusel.

Mis on kõrval

K-tüüpi termopaarid, kuulid reballing'uks, BGA-räbusti. Vaakumpintsette ja šabloone veel ei ole.

Kuidas see töötab

1. Plaadilt võetakse maha akud, plastkatted ja kõik, mis sulab. Kõrvalolevad plastpistikud kaetakse alumiiniumteibiga.
2. Plaat kinnitatakse siinidesse, kiip ülemise küttekeha alla, küttekeha kõrgus juhendi järgi.
3. Termopaar kleebitakse kiibi kõrvale, mitte kiibi peale.
4. Kiibi ümber kantakse räbusti, seatakse kasutatava tina profiil: pliivaba vajab kõrgemat tippu kui pliiga.
5. Tsükkel käivitatakse ja jaama juurest ei lahkuta. Kui tina on nähtavalt sulanud, võetakse kiip maha või lastakse sel paika vajuda.
6. Plaat jahtub hoidikus. Sulanud kuulidega plaati liigutada tähendab töö ära rikkuda.

Oluline

• Mõlemad küttekehad on võrgutoitel ja kuumemad kui ükski kolb. Plaat, siinid ja kiip jäävad kuumaks veel mitu minutit pärast tsüklit.
• Ära vaata sisselülitatud ülemisse kiirgajasse.
• Räbustiaure on palju, ava aken.
• Kui plaat hakkab suitsema, lülita jaam välja ja teata personalile.

Ligipääs

Jaam asub hackspace'i ruumis, vaja on hackspace'i ligipääsuga paketti. Instruktaaži ei ole, vt ülal.
