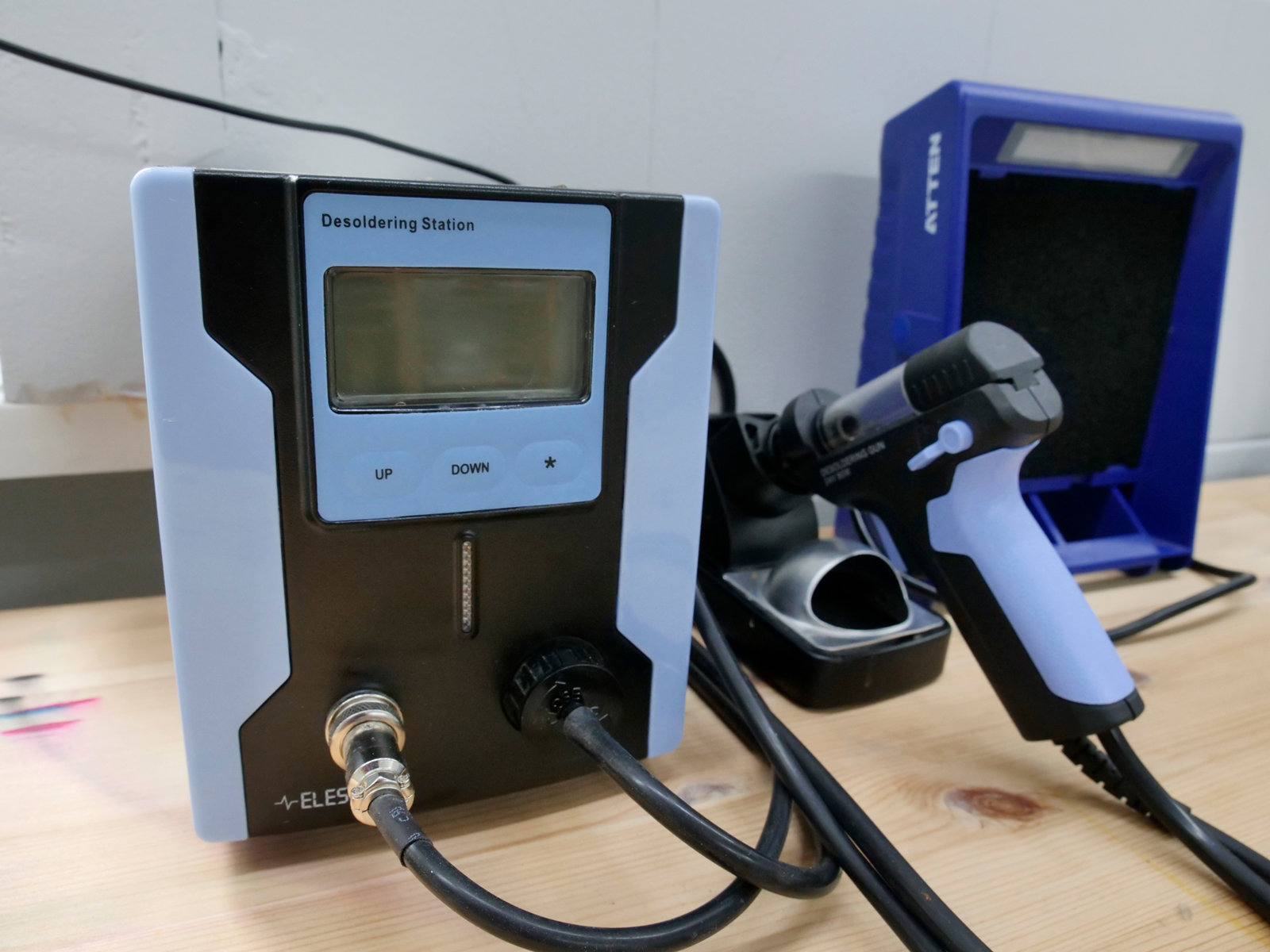

Lahtijootmisjaam ZD-8915

Tööriist, millega võtta plaadilt läbiviikkomponente välja nii, et ei komponent ega plaat ei saaks kahju. Püstolis on õõnes kuumutatav otsik ja vaakumpump: otsik pannakse viigule, tina sulab, nupu vajutus tõmbab selle sisse ja auk jääb tühjaks. Kolvi ja vedruimuriga võtab sama asi kümme korda kauem ja lõpeb tihti lahti tulnud padjandiga.

Milleks seda päriselt vaja on: võtta 40 kontaktiga pistik või DIP-kiip minutiga tervelt välja, vahetada vana toiteploki paisunud elektrolüütkondensaatorid, päästa töökorras detailid praakplaadilt, puhastada augud enne uue detaili paigaldamist.

Kuidas kasutada

1. Lülita sisse, sea pliivaba tina jaoks 350–380 °C. See on veidi kõrgem kui jootmisel: otsik soojendab liidet läbi õõnsuse.
2. Pane otsik viigule, oota kaks-kolm sekundit, kuni tina on täielikult sulanud, liiguta viiku veidi ja vajuta nuppu.
3. Kui auk ei tühjenenud, lisa sellele värsket tina ja korda: vana oksüdeerunud tina sulab halvemini.
4. Lõpus hoia pumpa mõni sekund töös otsikuga õhus, et see läbi puhuda, ja lülita jaam välja.

Kogutud tina kambrit ja filtrit puhastame aeg-ajalt me. Kui kamber on täis ja tööd on vaja teha, saab selle ise tühjendada: see keeratakse püstoli küljest lahti, tina sees on tahkunud laastudena.

Oluline

• Otsik ja tinakamber on kuumad. Püstol käib ainult hoidikusse.
• Ära suru otsikuga padjandile. Kõigepealt sulata, siis vajuta nuppu.
• Pumba väljalase kannab räbustiaure, ava aken.

Ligipääs

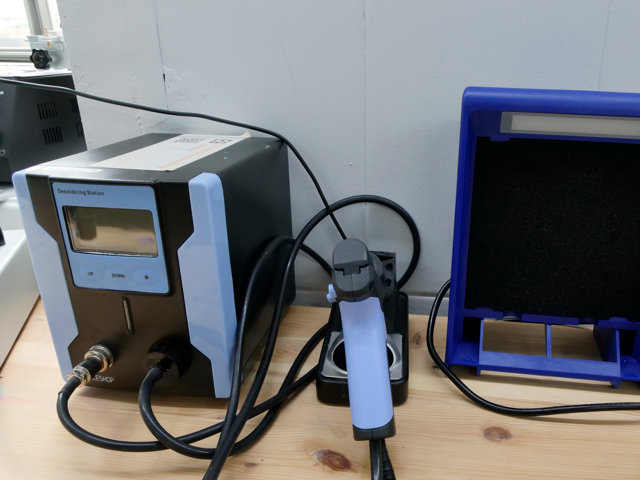

Jaam asub hackspace'i ruumi elektroonikalaual, vaja on hackspace'i ligipääsuga paketti. Instruktaaži ei ole vaja. Jaam jääb ruumi, rendile seda ei anta.
