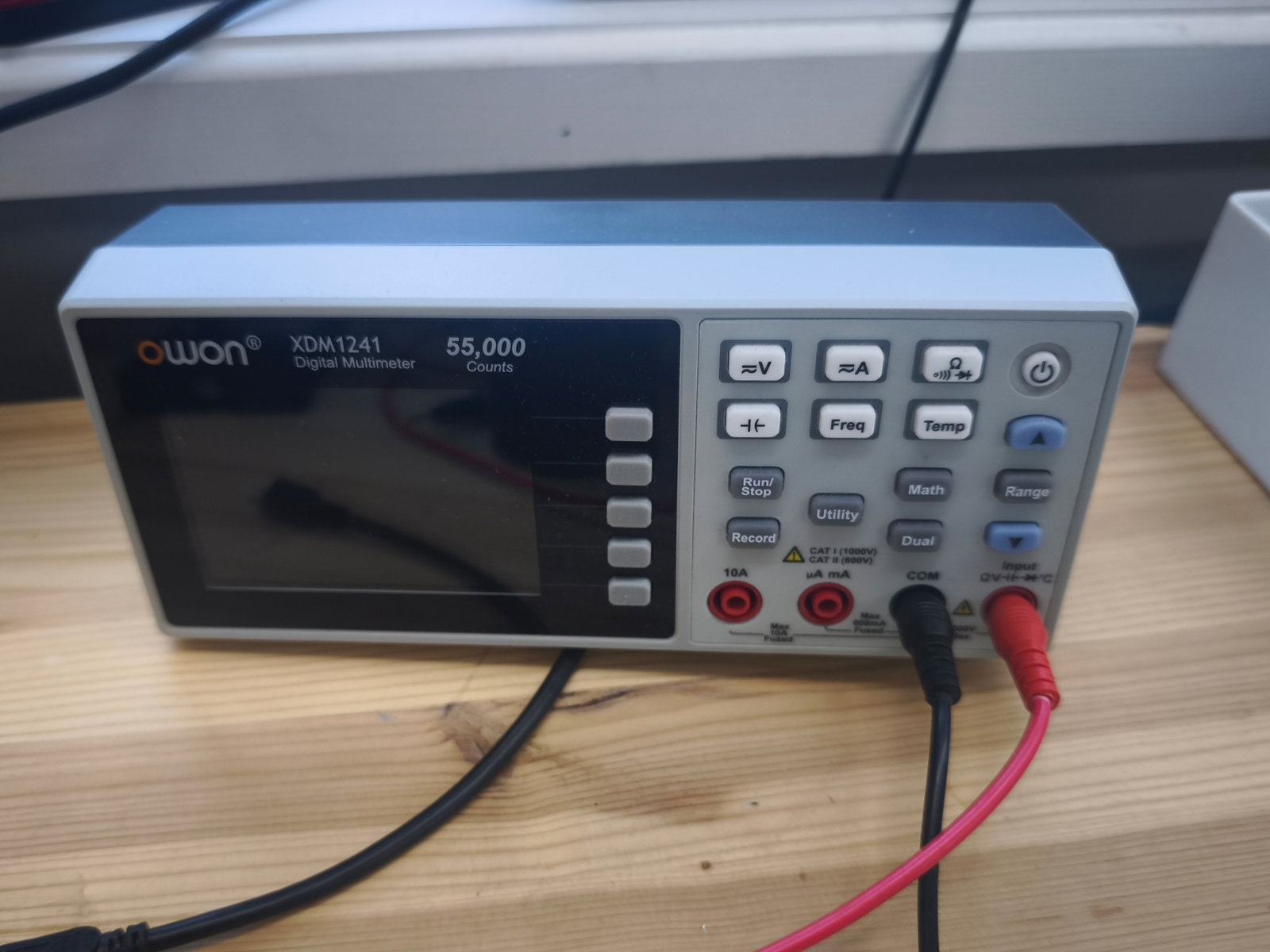

Lauamultimeeter OWON XDM1241

Lauamultimeeter on suureks kasvanud käsimultimeeter: võrgutoide, suur ekraan, rohkem numbreid, ja see ei kao kuhugi. 55 000 näiduühikuga eristab see 5 V vahemikus 0,1 mV, mida on vaja pingereferentsi kontrollimiseks, takistite sobitamiseks või mõõtetakisti pingelangu nägemiseks. Topeltekraan näitab kahte suurust korraga — näiteks pinget ja sagedust.

See logib ka üle USB, nii et saad salvestada, kuidas väärtus tunni jooksul triivib, ilma et peaksid kõrval numbreid üles kirjutama.

Milleks see sobib

• Täpsed alalispinge ja -voolu mõõtmised prototüüpidel
• Takistite ja kondensaatorite sobitamine, komponentide sorteerimine karpidest
• Mittesiinuseliste vahelduvsignaalide True RMS mõõtmine
• Temperatuur K-tüüpi termopaariga
• Pidevuse ja dioodi testid plaadi silumisel
• Aeglaselt muutuva väärtuse logimine arvutisse

Ohutus

• Kontrolli enne mõõtmist, millistes pesades juhtmed on. Pinge voolusisenditel põletab parimal juhul kaitsme.
• 10 A sisend on suure voolu jaoks kaitsmeta — ära ületa seda ja ära kasuta seda kunagi võrgupingel.
• Hoia sõrmed mõõteotsikute kaitsekrae taga ja ära mõõda võrgupinget, kui sa ei tea, mida teed, ja pole kellelegi öelnud.
• Tühjenda kondensaatorid enne mahtuvuse või takistuse mõõtmist.

Kuidas kasutada

1. Lülita sisse, ühenda juhtmed COM-i ja mõõdetava suuruse pesasse — V/Ω pinge ja takistuse jaoks, mA või 10 A voolu jaoks.
2. Vali funktsioon esipaneeli nuppudega; automaatne vahemik sobib enamiku tööde jaoks, kui näit hüpleb, fikseeri vahemik Range-nupuga.
3. Voolu mõõtmiseks katkesta ahel ja ühenda mõõtur jadamisi — selles režiimis on mõõtur lühis.
4. Kasuta Dual-nuppu teise väärtuse näitamiseks ning Record-nuppu või arvutitarkvara ajas logimiseks.
5. Lõpus pane juhtmed tagasi pingepesadesse, et järgmine inimene voolukaitset läbi ei põletaks, ja lülita välja.

Ligipääs

Mõõtur asub hackspace'i ruumi elektroonikalaual, seega on vaja paketti, mis sisaldab hackspace'i ligipääsu. Ohutusinstruktaaži pole vaja.
